产品配置说明

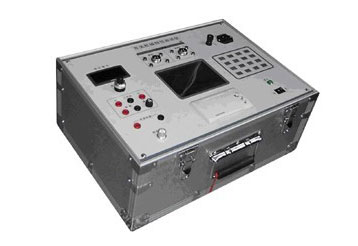

开关机械特性测试仪控制主机     一台

直线位移传感器      一只            角位移传感器（选配）         一只

传感器连接电缆      两条            断口状态及驱动连接线         一套

短接线              一条              电源线                       一条

通用传感器夹具      一套              专用传感器夹具（选配）       一套

使用说明书          一本

合格证              一份            保修卡                       一份

10A、6A保险      各一个            打印纸                       一卷

注：具体型号仪器配件有所不同，详见装箱单

产品的独特特点

该仪器可在本机操作同时测最多6断口各类开关，实现开关单分、单合、合分等六种测试。能测量并显示断口波形，可测试不同期、分、合闸速度、时间等，具有三种速度定义方式，满足用户对速度测试的基本定义方式。配备多种传感器，角位移传感器有三种选择：非线性1、2和3，其中非线性1、2 是根据断路器主轴转向不同而区分的两种非线性方式，非线性3则是我公司新近增加的一项自学习功能，用户只需输入开距或行程仪器即可完成对该断路器特性的基本判断从而完成测试，非常简便。满足110KV以上现场测试。 全部数据液晶显示，可存储近百条数据，即时打印，适合电力部门现场操作，是目前电力、工矿企业使用最多的一款仪器。

产品主要技术参数

 电源：AC 220V±10％  50Hz±5Hz

 工作温度：－10℃～60℃

 内置直流电源最大输出电流：10A

 相对湿度：  ≤90%

 可调电压范围：20 V～300V

 允许外接电源：0～10A（注：当电流大于10A时需外加交流接触器）

 时间－行程特性曲线采样频率：40KHz

 采样分辨率：16位

 时间测量范围：0.1 ms～999.9ms

 分辨率：0.025ms

 精度：±0.05ms

 速度测量范围：0.01 m/s～99m/s

 分辨率：0.01 m/s

 精度：1%读数±0.02m/s

 行程测量范围：0～999.99mm

 分辨率： 0.1mm

 精度：0.05%
